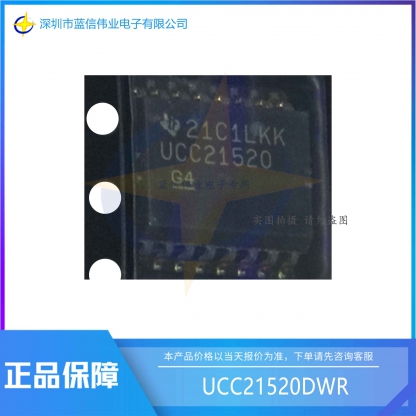

UCC21520DWR隔離式柵極驅動器
UCC21520DWR隔離式柵極驅動器
隔離式柵極驅動器
價格: ￥3.500 - ￥4.500
庫存: 0
積分: 0
數量：
數量 單價 折扣
1-99 ￥4.50 ￥0
100-999 ￥4.00 ￥0.5
>=1000 ￥3.50 ￥1

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
■產品名稱：UCC21520DWR

■功能名稱：隔離式柵極驅動器

■概要:
UCC21520 和 UCC21520A 是隔離式雙通道柵極驅動器，具有 4A 峰值拉電流和 6A 峰值灌電流。該器件設計用于驅動高達 5MHz 的功率 MOSFET、IGBT 和 SiC MOSFET，具有一流的傳播延遲和脈寬失真度。

輸入側通過一個 5.7kVRMS 增強型隔離層與兩個輸出驅動器隔離，共模瞬態抗擾度 (CMTI) 的最小值為 100V/ns。兩個二次側驅動器之間采用內部功能隔離，支持高達 1500 VDC 的工作電壓。

每個驅動器可配置為兩個低側驅動器、兩個高側驅動器或一個死區時間 (DT) 可編程的半橋驅動器。禁用引腳 在設為高電平時可同時關斷兩個輸出，在保持開路或接地時允許器件正常運行。作為一種失效防護機制，初級側邏輯故障會強制兩個輸出為低電平。

每個器件接受高達 25V 的 VDD 電源電壓。憑借 3V 至 18V 的寬輸入電壓 VCCI 范圍，該驅動器非常適合連接模擬和數字控制器。所有 電源電壓引腳都具有欠壓鎖定 (UVLO) 保護功能。

憑借所有這些高級特性，UCC21520 和 UCC21520A 可 在各類電源應用中實現高效率、高功率密度和穩健性。

■特征：
● 通用：雙路低側、雙路高側或半橋驅動器
● 工作溫度范圍：–40°C 至 +125°C
● 開關參數：
19ns 典型傳播延遲
10ns 最小脈沖寬度
5ns 最大延遲匹配
6ns 最大脈寬失真
● 共模瞬態抗擾度 (CMTI) 大于 100V/ns
● 浪涌抗擾度高達 12.8kV
● 隔離層壽命 > 40 年
● 4A 峰值拉電流、6A 峰值灌電流輸出
● TTL 和 CMOS 兼容輸入
● 3V 至 18V 輸入 VCCI 范圍，可連接數字和模擬控制器
● 高達 25V 的 VDD 輸出驅動電源
● 5V 和 8V VDD UVLO 選項
● 可通過編程的重疊和死區時間
● 抑制短于 5ns 的輸入脈沖和噪聲瞬態
● 電源定序快速禁用
● 業界通用的寬體 SOIC-16 (DW) 封裝
● 安全相關認證：
符合 DIN V VDE V 0884-11:2017-01 標準的 8000VPK 增強型隔離
符合 UL 1577 標準且長達 1 分鐘的 5.7kVRMS 隔離
獲得 CSA 認證，符合 IEC 60950-1、IEC 62368-1、IEC 61010-1 和 IEC 60601-1 終端設備標準
獲得 CQC 認證，符合 GB4943.1-2011 標準

■產品名稱：UCC21520DWR

■功能名稱：隔離式柵極驅動器

■概要:
UCC21520 和 UCC21520A 是隔離式雙通道柵極驅動器，具有 4A 峰值拉電流和 6A 峰值灌電流。該器件設計用于驅動高達 5MHz 的功率 MOSFET、IGBT 和 SiC MOSFET，具有一流的傳播延遲和脈寬失真度。

輸入側通過一個 5.7kVRMS 增強型隔離層與兩個輸出驅動器隔離，共模瞬態抗擾度 (CMTI) 的最小值為 100V/ns。兩個二次側驅動器之間采用內部功能隔離，支持高達 1500 VDC 的工作電壓。

每個驅動器可配置為兩個低側驅動器、兩個高側驅動器或一個死區時間 (DT) 可編程的半橋驅動器。禁用引腳 在設為高電平時可同時關斷兩個輸出，在保持開路或接地時允許器件正常運行。作為一種失效防護機制，初級側邏輯故障會強制兩個輸出為低電平。

每個器件接受高達 25V 的 VDD 電源電壓。憑借 3V 至 18V 的寬輸入電壓 VCCI 范圍，該驅動器非常適合連接模擬和數字控制器。所有 電源電壓引腳都具有欠壓鎖定 (UVLO) 保護功能。

憑借所有這些高級特性，UCC21520 和 UCC21520A 可 在各類電源應用中實現高效率、高功率密度和穩健性。

■特征：
● 通用：雙路低側、雙路高側或半橋驅動器
● 工作溫度范圍：–40°C 至 +125°C
● 開關參數：
19ns 典型傳播延遲
10ns 最小脈沖寬度
5ns 最大延遲匹配
6ns 最大脈寬失真
● 共模瞬態抗擾度 (CMTI) 大于 100V/ns
● 浪涌抗擾度高達 12.8kV
● 隔離層壽命 > 40 年
● 4A 峰值拉電流、6A 峰值灌電流輸出
● TTL 和 CMOS 兼容輸入
● 3V 至 18V 輸入 VCCI 范圍，可連接數字和模擬控制器
● 高達 25V 的 VDD 輸出驅動電源
● 5V 和 8V VDD UVLO 選項
● 可通過編程的重疊和死區時間
● 抑制短于 5ns 的輸入脈沖和噪聲瞬態
● 電源定序快速禁用
● 業界通用的寬體 SOIC-16 (DW) 封裝
● 安全相關認證：
符合 DIN V VDE V 0884-11:2017-01 標準的 8000VPK 增強型隔離
符合 UL 1577 標準且長達 1 分鐘的 5.7kVRMS 隔離
獲得 CSA 認證，符合 IEC 60950-1、IEC 62368-1、IEC 61010-1 和 IEC 60601-1 終端設備標準
獲得 CQC 認證，符合 GB4943.1-2011 標準
