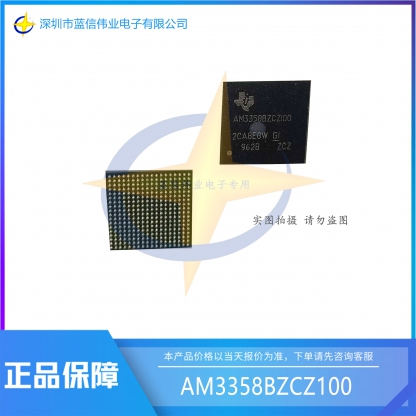

AM3358BZCZ100 Sitara 處理器：Arm Cortex-A8、3D 圖形、PRU-ICSS、CAN
AM3358BZCZ100 Sitara 處理器：Arm Cortex-A8、3D 圖形、PRU-ICSS、CAN
AM335x 微處理器基于 ARM Cortex-A8 處理器，在圖像、圖形處理、外設以及 EtherCAT 和 PROFIBUS 等工業接口選項方面得到了增強。該器件支持高級操作系統 (HLOS)。處理器 SDK Linux?和 TI-RTOS 可從德州儀器 (TI) 免費獲取。

AM335x 微處理器包含功能框圖中顯示的子系統，并簡要介紹了 簡要 說明：

包含功能框圖中顯示的子系統，并簡要介紹了 簡要 說明：

微處理器單元 (MPU) 子系統基于 ARM Cortex-A8 處理器，
價格: ￥219.000 - ￥220.000
庫存: 20
積分: 0
數量：
數量 單價 折扣
1-99 ￥220.00 ￥0
100-999 ￥219.50 ￥0.5
>=1000 ￥219.00 ￥1

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
AM3358BZCZ100特征：
●高達 1GHz Sitara™ ARM® Cortex®-A8 32 位精簡指令集計算機 (RISC) 處理器
NEON™單指令流多數據流 (SIMD) 協處理器
32KB L1 指令和 32KB 帶有單位檢錯（奇偶校驗）的數據緩存
帶有錯誤校正碼 (ECC) 的 256KB L2 緩存
176KB 片載啟動 ROM
64KB 專用 RAM
仿真和調試 - JTAG
中斷控制器（最多可控制 128 個中斷請求）
●片上存儲器（共享 L3 RAM）
64KB 通用片上存儲器控制器 (OCMC) 隨機存取存儲器 (RAM)
可訪問所有主機
支持保持以實現快速喚醒
●外部存儲器接口 (EMIF)
mDDR(LPDDR)、DDR2、DDR3、DDR3L 控制器：
mDDR：200MHz 時鐘（400MHz 數據速率）
DDR2：266MHz 時鐘（532MHz 數據速率）
DDR3：400MHz 時鐘（800MHz 數據速率）
DDR3L：400MHz 時鐘（800MHz 數據速率）
16 位數據總線
1GB 全部可尋址空間
支持一個 x16 或兩個 x8 存儲器件配置
通用存儲器控制器 (GPMC)
靈活的 8 位和 16 位異步存儲器接口，具有多達七個片選（NAND、NOR、復用 NOR 和 SRAM）
使用 BCH 代碼，支持 4 位、8 位或 16 位 ECC
使用海明碼來支持 1 位 ECC
錯誤定位器模塊 (ELM)
與 GPMC 一起使用時，可通過 BCH 算法確定所生成的伴隨多項式中數據錯誤的地址
根據 BCH 算法，支持 4 位、8 位和 16 位每 512 字節塊錯誤定位
●可編程實時單元子系統和工業通信子系統 (PRU-ICSS)
支持的協議如 EtherCAT®、PROFIBUS、PROFINET、EtherNet/IP™ 等
2個可編程實時單元(PRU)
32位可運行在200MHz的負載/存儲RISC處理器
8KB 帶有單位檢錯（奇偶校驗）的指令 RAM
8KB 帶有單位檢錯（奇偶校驗）的數據 RAM
具有 64 位累加器的單周期 32 位乘法器
增強型 GPIO 模塊為外部信號提供移入/移出支持以及并行鎖斷
12KB 帶有單位檢錯（奇偶校驗）的共享 RAM
三個 120 字節寄存器組，可被每個 PRU 訪問
用于處理系統輸入事件的中斷控制器 (INTC)
用于將內部和外部主機連接到 PRU-ICSS 內部資源的本地互連總線
PRU-ICSS 內的外設：
一個帶有流控制引腳的通用異步收發器 (UART) 端口，支持高達 12Mbps 的數據速率
一個增強型捕捉 (eCAP) 模塊
2 個支持工業用以太網的 MII 以太網端口，例如EtherCAT
1 個 MDIO 端口
●電源、復位和時鐘管理 (PRCM) 模塊
控制待機模式和深度休眠模式的進入和退出
負責休眠排序、電源域關閉排序、喚醒排序和電源域打開排序
●時鐘
集成了 15MHz 至 35MHz 的高頻振蕩器，用于為各種系統和外設時鐘生成參考時鐘
支持子系統和外設的單獨時鐘使能和禁用控制，幫助降低功耗
五個用于生成系統時鐘的 ADPLL（MPU 子系統、DDR 接口、USB 和外設 [MMC 和 SD、UART、SPI、I2C]、L3、L4、以太網、GFX [SGX530]、LCD 像素時鐘）
●電源
兩個不可切換的電源域（實時時鐘 [RTC] 和喚醒邏輯 [WAKEUP]）
三個可切換的電源域（MPU 子系統 [MPU]、SGX530 [GFX]、外設和基礎設施 [PER]）
執行 SmartReflex™ 2B 類，基于芯片溫度、過程變化和性能實現內核電壓調節（自適應電壓調節 [AVS]）
動態電壓頻率縮放 (DVFS)
●實時時鐘 (RTC)
實時日期（年、月、日和星期幾）和時間（小時、分鐘和秒）信息
內部 32.768kHz 振蕩器，RTC 邏輯和 1.1V 內部低壓降穩壓器 (LDO)
獨立的加電復位 (RTC_PWRONRSTn) 輸入
用于外部喚醒事件的專用輸入引腳(EXT_WAKEUP)
可編程警報可用于生成 PRCM 內部中斷（用于喚醒）或 Cortex-A8 內部中斷（用于事件通知）
可編程警報可與外部輸出 (PMIC_POWER_EN) 一起用來使能電源管理 IC，從而恢復非 RTC 電源域
●外設
最多兩個帶集成 PHY 的 USB 2.0 高速 DRD（雙角色器件）端口
多達兩個工業千兆位以太網 MAC（10、100 和 1000Mbps）
●集成開關
每個 MAC 都支持 MII、RMII、RGMII 和 MDIO 接口
以太網 MAC 和交換機可獨立于其它功能運行
IEEE 1588v2 精密時間協議 (PTP)
多達 2 個控制器局域網 (CAN) 端口
支持 CAN 版本 2 部分 A 和 B
多達兩個多通道音頻串行端口 (McASP)
高達 50MHz 的發送和接收時鐘
每個具有獨立 TX 和 RX 時鐘的 McASP 端口對應多達四個串行數據引腳
支持時分多路復用 (TDM)、內部 IC 聲音 (I2S) 和類似格式
支持數字音頻接口傳輸（SPDIF、IEC60958-1 和 AES-3 格式）
用于發送和接收的 FIFO 緩沖器（256 字節）
●最多 6 個 UART
所有 UART 支持 IrDA 和 CIR 模式
所有 UART 支持 RTS 和 CTS 流量控制
UART1 支持完整的調制解調器控制
多達兩個主從 McSPI 串行接口
最多 2 個芯片選擇
高達48 MHz
多達三個 MMC、SD 和 SDIO 端口
1 位、4 位和 8 位 MMC、SD 和 SDIO 模式
MMCSD0 具有專用于 1.8V 或 3.3V 操作的電源軌
高達 48MHz 的數據傳輸速率
支持卡檢測和寫保護
符合 MMC4.3、SD 和 SDIO 2.0 規范
多達三個 I2C 主從接口
標準模式（高達 100kHz）
快速模式（高達 400kHz）
多達四組通用 I/O (GPIO) 引腳
每組包含 32 個 GPIO 引腳（與其他功能引腳復用）
GPIO 引腳可作為中斷輸入（每組多達兩個中斷輸入）
多達三個外部直接存儲器訪問 (DMA) 事件輸入也可用作中斷輸入
8 個 32 位通用計時器
DMTIMER1 是用于操作系統 (OS) 節拍的 1ms 計時器
DMTIMER4–DMTIMER7 為引腳輸出
●一個安全裝置計時器
SGX530 3D 圖形引擎
拼圖架構每秒可提供最多 2000 萬個多邊形
通用可擴展著色引擎 (USSE) 是一款包含像素和頂點著色功能的多線程引擎
超過 Microsoft VS3.0、PS3.0 和 OGL2.0 的高級著色功能集
Direct3D Mobile、OGL-ES 1.1 和 2.0 以及 OpenMax 的行業標準 API 支持
精細的任務切換、負載均衡和電源管理
高級幾何 DMA 驅動型操作，最大程度地減少 CPU 交互
可編程高質量圖像防鋸齒
用于統一存儲器架構中操作系統運行的完全虛擬化存儲器尋址
●LCD 控制器
最多 24 位數據輸出；每像素 8 位 (RGB)
分辨率最高可達 2048 x 2048 （具有最高 126MHz 的像素時鐘）
●集成 LCD 接口顯示驅動器 (LIDD) 控制器
●集成光柵控制器
集成 DMA 引擎可通過中斷或固件計時器從外部幀緩沖器獲取數據，無需加重處理器的負擔
512 字深內部 FIFO
支持的顯示類型：
字符顯示器 - 使用 LIDD 控制器對這些顯示器進行編程
無源矩陣 LCD 顯示-使用 LCD 光柵顯示控制器來為到無源顯示的持續圖形刷新提供定時和數據
有源矩陣 LCD 顯示-使用外部幀緩沖器空間和內部 DMA 引擎來驅動到控制面板的流數據
12 位逐次逼近寄存器 (SAR) ADC
●每秒采集 200K 個樣本
可從 8:1 模擬開關復用的八個模擬輸入中任意選擇輸入
可配置為用作 4 線、5 線或 8 線電阻式觸摸屏控制器 (TSC) 接口
多達三個 32 位 eCAP 模塊
可配置為三個捕捉輸入或者三個備用 PWM 輸出
多達三個增強型高分辨率 PWM 模塊 (eHRPWM)
具有時間和頻率控制功能的 16 位專用時基計數器
可配置為 6 個單端，6 個雙邊對稱，或者 3個雙邊不對稱輸出
多達 3 個 32 位增強型正交編碼脈沖 (eQEP) 模塊
●器件標識
包含電子熔絲組 (FuseFarm)，其中一些位廠家可編程
●生產 ID
器件部件號（唯一的 JTAG ID）
設備版本（可由主機 ARM 讀?。?/span>
●調試接口支持
用于 ARM（Cortex-A8 和 PRCM）和 PRU-ICSS 調試的 JTAG 和 cJTAG
支持器件邊界掃描
●支持 IEEE1500 DMA
片上增強型 DMA 控制器 (EDMA) 搭載三個第三方傳送控制器 (TPTC) 和一個第三方通道控制器 (TPCC)，支持多達 64 個可編程邏輯通道和 8 個 QDMA 通道。EDMA 用于：
向/從片上存儲器傳送
向/從外部存儲器（EMIF、GPMC 和從外設）傳送
●處理器間通信 (IPC)
集成了基于硬件的 IPC 郵箱，以及用于 Cortex-A8、PRCM 和 PRU-ICSS 之間進程同步的 Spinlock
生成中斷的郵箱寄存器
4 個初啟程序 （Cortex-A8、PRCM、PRU0、PRU1）
自旋鎖具有128個軟件指定的鎖寄存器
●安全性
密碼硬件加速器（AES、SHA、RNG）
●安全引導
●啟動模式
通過鎖存在 PWRONRSTn 復位輸入引腳上升沿的啟動配置引腳來選擇啟動模式
●封裝：
298 引腳 S-PBGA-N298 過孔通道封裝
（后綴 ZCE），0.65mm 焊球間距
324 引腳 S-PBGA-N324 封裝
（后綴 ZCZ），0.80mm 焊球間距


AM3358BZCZ100說明
AM335x 微處理器基于 ARM Cortex-A8 處理器，在圖像、圖形處理、外設以及 EtherCAT 和 PROFIBUS 等工業接口選項方面得到了增強。該器件支持高級操作系統 (HLOS)。處理器 SDK Linux®和 TI-RTOS 可從德州儀器 (TI) 免費獲取。

AM335x 微處理器包含功能框圖中顯示的子系統，并簡要介紹了 簡要 說明：

包含功能框圖中顯示的子系統，并簡要介紹了 簡要 說明：

微處理器單元 (MPU) 子系統基于 ARM Cortex-A8 處理器， PowerVR SGX™圖形加速器子系統提供 3D 圖形加速功能以支持顯示和游戲特效。

可編程實時單元子系統和工業通信子系統 (PRU-ICSS) 與 ARM 內核彼此獨立，允許單獨操作和計時，以實現更高的效率和靈活性。PRU-ICSS 支持附加外設接口以及 EtherCAT、PROFINET、EtherNet/IP、PROFIBUS、以太網 POWERLINK、串行實時通信協議 (Sercos) 等實時協議。此外，憑借 PRU-ICSS 的可編程特性及其對引腳、事件和所有片上系統 (SoC) 資源的訪問權限，該子系統可以靈活地實現快速實時響應、專用數據處理操作以及自定義外設接口，并減輕 SoC 其他處理器內核的任務負載。
