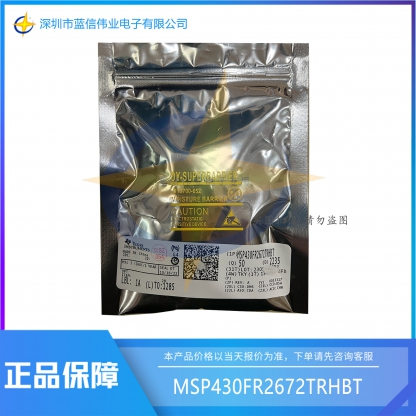

MSP430FR2672TRHBT 具有 16 個 I/O（16 個傳感器）、8KB FRAM、2KB SRAM、27 個 I/O、12 位 ADC 的電容式觸控 MCU
MSP430FR2672TRHBT 具有 16 個 I/O（16 個傳感器）、8KB FRAM、2KB SRAM、27 個 I/O、12 位 ADC 的電容式觸控 MCU
MSP430FR267x 是用于電容式觸控檢測的超低功耗 MSP430? 微控制器，采用 CapTIvate 觸控技術，適用于按鈕、滑塊、滾輪及鄰近應用。采用 CapTIvate 技術的 MSP430 MCU 提供市面上最高集成度和自主性的電容式觸控解決方案，具有高可靠性和抗噪能力以及最低功耗。TI 的電容式觸控技術支持在同一設計方案中同時使用自電容式和互電容式電極，最大限度地提高了靈活性。采用 CapTIvate 技術的 MSP430 MCU 可以穿透厚玻璃、塑料外殼、金屬和木材，在惡劣的環境（包括潮濕
價格: ￥66.000 - ￥67.000
庫存: 3000
積分: 0
數量：
數量 單價 折扣
1-99 ￥67.00 ￥0
100-999 ￥66.50 ￥0.5
>=1000 ￥66.00 ￥1

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
MSP430FR2672TRHBT特征
●CapTIvate™ 技術 – 電容式觸控
 高性能
■四路同步快速電極掃描
■支持點數高達 1024 的高分辨率滑塊
■接近傳感
 可靠性
■提高了針對電力線、射頻及其他環境噪聲的抗擾度
■內置擴展頻譜、自動調優、噪聲濾除和消抖算法
■提供可靠的觸控解決方案，該方案具有 10V RMS 共模噪聲、4kV 電氣快速瞬變以及 15kV 靜電放電，符■合 IEC?61000-4-6、IEC-61000-4-4 和 IEC?61000-4-2 標準
■降低了射頻輻射，簡化了電氣設計
■支持金屬觸控和防水設計
 靈活性
■多達 16 個自電容式電極和 64 個互電容式電極
■在同一設計中混合使用自電容式電極和互電容式電極
■支持多點觸控功能
■寬電容檢測范圍；0 至 300pF 寬電極范圍
 低功耗
■觸摸喚醒模式下的電流 <0.9µA/按鈕，其中電容測量和觸控檢測由硬件狀態機完成，同時 CPU 處于休眠狀態
■觸摸喚醒狀態機支持在 CPU 休眠過程中進行電極掃描
■用于環境補償、濾波和閾值檢測的硬件加速
 易于使用
■CapTIvate 設計中心 PC GUI 允許工程師對電容按鈕進行實時設計和調試，無需編寫代碼
■存儲于 ROM 中的 CapTIvate 軟件庫為客戶應用提供充足的 FRAM
 嵌入式微控制器
■16 位 RISC 架構
■支持的時鐘頻率最高可達 16MHz
■1.8 V 至 3.6 V 的寬電源電壓范圍（最低電源電壓受限于 SVS 電平，請參閱 SVS 規格）
 優化的超低功耗模式
工作模式：135µA/MHz（典型值）
■待機： 四個傳感器的觸摸喚醒電流小于 5µA
■關斷 (LPM4.5)：37nA，未使用 SVS
 低功耗鐵電 RAM (FRAM)
 容量高達 64KB 的非易失性存儲器
 內置錯誤修正碼 (ECC)
 可配置的寫保護
 對程序、常量和存儲的統一存儲
 耐寫次數達 1015 次
 抗輻射和非磁性
■智能數字外設
 四個 16 位計時器，每個計時器有 3 個捕捉/比較寄存器 (Timer_A3)
 一個 16 位計時器，具有 7 個捕捉/比較寄存器 (Timer_B7)
 一個采用 CapTIvate 技術的 16 位計時器
 一個僅用作計數器的 16 位 RTC
 16 位循環冗余校驗 (CRC)
增強型串行通信，支持引腳重映射功能
兩個 eUSCI_A 接口，支持 UART、IrDA 和 SPI
兩個 eUSCI_B 接口，支持 SPI 和 I2C
●高性能模擬
 高達 12 通道 12 位模數轉換器 (ADC)
 內部共享基準（1.5、2.0 或 2.5V）
 采樣與保持 200ksps
一個增強型比較器 (eCOMP)
 集成 6 位 DAC 作為基準電壓
 可編程遲滯
 可配置的高功率和低功率模式
●時鐘系統 (CS)
片上 32kHz RC 振蕩器 (REFO)，具有 1µA 支持
帶有鎖頻環 (FLL) 的片上 16MHz 數控振蕩器 (DCO)
室溫下的精度為 ±1%（具有片上基準）
片上超低頻 10kHz 振蕩器 (VLO)
片上高頻調制振蕩器 (MODOSC)
外部 32kHz 晶振 (LFXT)
可編程 MCLK 預分頻器（1 至 128）
通過可編程預分頻器（1、2、4 或 8）從 MCLK 獲得的 SMCLK
通用輸入/輸出和引腳功能
LQFP-48 封裝上的 43 個 I/O
所有 GPIO 上的 43 個中斷引腳可以將 MCU 從低功耗模式下喚醒
開發工具和軟件
●開發工具
 MSP CapTIvate™ MCU 開發套件評估：與 CAPTIVATE?PGMR 編程器和電容式觸控 MSP430FR2676 MCU 板     CAPTIVATE?FR2676 配合使用
目標開發板 MSP?TS430PT48A
易于使用的生態系統
CapTIvate 設計中心 – 代碼生成、可自定義 GUI、實時調優
●16KB ROM 庫包含 CapTIvate 觸控程序庫和驅動程序庫
●系列成員（另請參閱器件比較）
MSP430FR2676：64KB 程序 FRAM、512B 信息 FRAM、8KB RAM， 支持多達 16 個自電容式傳感器和 64 個互電容式傳感器
 MSP430FR2675：32KB 程序 FRAM、512B 信息 FRAM、6KB RAM， 支持多達 16 個自電容式傳感器和 64 個互電容式傳感器
 MSP430FR2673：16KB 程序 FRAM、512B 信息 FRAM、4KB RAM， 多達 16 個自電容式傳感器和 64 個互電 容式傳感器
 MSP430FR2672：8KB 程序 FRAM、512B 信息 FRAM、2KB RAM， 多達 16 個自電容式傳感器和 24 個互電 容式傳感器
●封裝選項
 48 引腳：LQFP (PT)
 40 引腳：VQFN (RHA)
 32 引腳：VQFN (RHB)

MSP430FR2672TRHBT說明
MSP430FR267x 是用于電容式觸控檢測的超低功耗 MSP430™ 微控制器，采用 CapTIvate 觸控技術，適用于按鈕、滑塊、滾輪及鄰近應用。采用 CapTIvate 技術的 MSP430 MCU 提供市面上最高集成度和自主性的電容式觸控解決方案，具有高可靠性和抗噪能力以及最低功耗。TI 的電容式觸控技術支持在同一設計方案中同時使用自電容式和互電容式電極，最大限度地提高了靈活性。采用 CapTIvate 技術的 MSP430 MCU 可以穿透厚玻璃、塑料外殼、金屬和木材，在惡劣的環境（包括潮濕、油膩和臟污環境）中工作。

TI 電容式觸控感應 MSP430 MCU 由一個由各種軟、硬件資源組成的生態系統提供支持，并配套提供有參考設計和代碼示例，可幫助您快速開展設計。開發套件包括 MSP-CAPT-FR2633 CapTIvate 技術開發套件。TI 還提供免費的軟件，如 CapTIvate 設計中心，工程師可以在其中通過簡單易用的 GUI 和 MSP430Ware™ 軟件，以及包括 CapTIvate 技術指南在內的綜合性文檔快速進行應用開發。我們為 MSP430 MCU 提供廣泛的在線配套資料（例如內務處理型示例系列、MSP Academy 培訓），也通過 TI E2E™ 支持論壇提供在線支持。

TI MSP430 系列低功耗微控制器包含多種器件，其中配備了不同的外設集以滿足各類應用的需求。此架構與多種低功耗模式配合使用，是延長便攜式測量應用電池壽命的最優選擇。該 MCU 具有一個強大的 16 位 RISC CPU、16 位寄存器和常數發生器，有助于獲得最大編碼效率。數控振蕩器 (DCO) 可使 MCU 在不到 10µs（典型值）的時間內從低功耗模式喚醒至活動模式。
