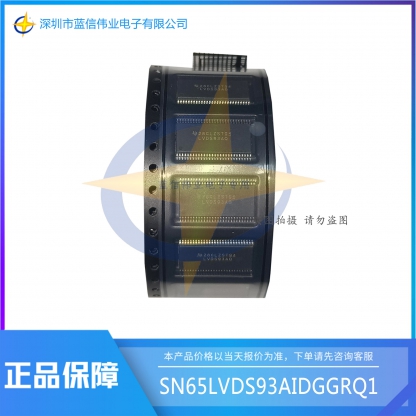

SN65LVDS93AIDGGRQ1 10MHz – 135MHz 28 位平板顯示器鏈路 LVDS 串行解串器發送器
SN65LVDS93AIDGGRQ1 10MHz – 135MHz 28 位平板顯示器鏈路 LVDS 串行解串器發送器
SN65LVDS93A-Q1 Flatlink 發送器在單個集成電路上包含了四個 7 位并聯負載串行輸出移位寄存器、一個 7X 時鐘合成器以及五個低壓差分信號 (LVDS) 線路驅動器。 憑借這些功能，該器件可通過 5 條平衡雙股線同步發送 28 位單端低電壓晶體管-晶體管邏輯 (LVTTL) 數據，這些數據將由 SN75LVDS94 和具有集成 LVDS 接收器的 LCD 面板等兼容接收器來接收。

發送數據時，數據位 D0 至 D27 會在輸入時鐘信號 (CLKIN) 邊沿逐個載入寄存器。 可通過
價格: ￥200.000 - ￥201.000
庫存: 50
積分: 0
數量：
數量 單價 折扣
1-99 ￥201.00 ￥0
100-999 ￥200.50 ￥0.5
>=1000 ￥200.00 ￥1

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
SN65LVDS93AIDGGRQ1特征
 溫度等級 3：-40°C 至 85°C
 人體模型 (HBM) 靜電放電 (ESD) 分類等級 3
 充電器件模型 (CDM) ESD 分類等級 C6
●低壓差分信號 (LVDS) 顯示系列接口，可直接連接具有集成 LVDS 的 LCD 顯示面板
●封裝：14mm x 6.1mm 薄型小外形尺寸 (TSSOP)
●1.8V 至 3.3V 耐壓數據輸入，可直接連接低功耗、低壓應用和圖形處理器
●傳輸速率高達 135Mpps（每秒百萬像素）；像素時鐘頻率范圍為 10MHz 至 135MHz
●適合 HVGA 到高清 (HD) 范圍內的顯示分辨率，并且電磁干擾 (EMI) 較低
●通過 3.3V 單電源供電運行，75MHz 頻率下的功耗為 170mW（典型值）
●28 個數據通道 + 時鐘輸入低壓晶體管-晶體管邏輯 (TTL)，4 個數據通道 + 時鐘輸出低壓差分
●禁用時的功耗不到 1mW
●可選擇上升或下降時鐘沿觸發輸入
●支持?jǐn)U頻時鐘 (SSC)
●兼容所有 OMAP 2x、OMAP™ 3x 和 DaVinci 應用處理器

SN65LVDS93AIDGGRQ1說明
SN65LVDS93A-Q1 Flatlink 發送器在單個集成電路上包含了四個 7 位并聯負載串行輸出移位寄存器、一個 7X 時鐘合成器以及五個低壓差分信號 (LVDS) 線路驅動器。 憑借這些功能，該器件可通過 5 條平衡雙股線同步發送 28 位單端低電壓晶體管-晶體管邏輯 (LVTTL) 數據，這些數據將由 SN75LVDS94 和具有集成 LVDS 接收器的 LCD 面板等兼容接收器來接收。

發送數據時，數據位 D0 至 D27 會在輸入時鐘信號 (CLKIN) 邊沿逐個載入寄存器。 可通過時鐘選擇 (CLKSEL) 引腳來選擇時鐘的上升沿或下降沿。 CLKIN 的頻率會進行 7 倍倍頻，然后用于以串行方式分 7 位時間片上傳數據寄存器。 接著會將 4 個串行數據流和鎖相時鐘 (CLKOUT) 輸出至 LVDS 輸出驅動器。 CLKOUT 的頻率與輸入時鐘 (CLKIN) 相同。

SN65LVDS93A-Q1 無需外部元件或者很少，而且也無需控制。 發送器輸入端的數據總線與接收器輸出端的相同，數據傳輸對于用戶而言是透明的。 用戶唯一能夠干預的是選擇時鐘上升沿（向 CLKSEL 輸入高電平）或下降沿（向 CLKSEL 輸入低電平），以及能夠使用關斷/清零 (SHTDN) 引腳。 SHTDN 是一個低電平有效輸入，可禁用時鐘并關斷 LVDS 輸出驅動器，從而降低功耗。 該信號為低電平時，可將所有內部寄存器置為低電平。

SN65LVDS93A-Q1 額定工作環境溫度范圍為 -40°C 至 85°C。
