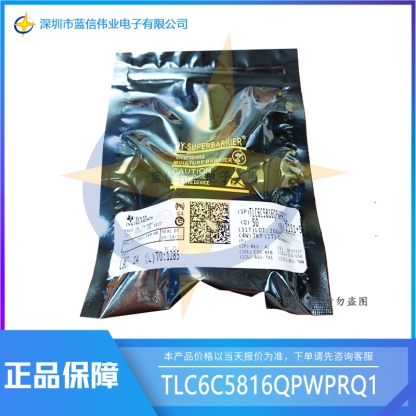

TLC6C5816QPWPRQ1 具有診斷功能的汽車類電源邏輯 16 位移位寄存器 LED 驅動器
TLC6C5816QPWPRQ1 具有診斷功能的汽車類電源邏輯 16 位移位寄存器 LED 驅動器
汽車應用中有各種 LED 指示器。某些 應用 （如混合儀表組和電子旋鈕式換擋器）具有安全要求，必須具有 LED 故障診斷功能；其他 應用 （如 HVAC 面板）僅具有一個 LED 開關控制器，不要求具有 LED 診斷功能。為了涵蓋兩種 應用，TLC6C5816-Q1 器件實現了靈活的 LED 診斷功能。通過寫入到寄存器，可以對輸出通道配置 LED 診斷 特性 或不配置 LED 診斷 特性。

TLC6C5816-Q1 器件是一個 16 位移位寄存器 LED 驅動器，專門用于支持汽車 LED 應用。內置
價格: ￥32.000 - ￥33.000
庫存: 1550
積分: 0
數量：
數量 單價 折扣
1-99 ￥33.00 ￥0
100-999 ￥32.50 ￥0.5
>=1000 ￥32.00 ￥1

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
TLC6C5816QPWPRQ1的特性

汽車應用中有各種 LED 指示器。某些 應用 （如混合儀表組和電子旋鈕式換擋器）具有安全要求，必須具有 LED 故障診斷功能；其他 應用 （如 HVAC 面板）僅具有一個 LED 開關控制器，不要求具有 LED 診斷功能。為了涵蓋兩種 應用，TLC6C5816-Q1 器件實現了靈活的 LED 診斷功能。通過寫入到寄存器，可以對輸出通道配置 LED 診斷 特性 或不配置 LED 診斷 特性。

TLC6C5816-Q1 器件是一個 16 位移位寄存器 LED 驅動器，專門用于支持汽車 LED 應用。內置 LED 開路和 LED 短路診斷機制提供增強的安全保護。該器件含有 16 個帶電源 DMOS 晶體管輸出的通道。其中 8 個通道配置了相應的寄存器，支持 LED 故障診斷，因此該器件可以驅動 16 個不具有診斷功能的通道或 8 個具有診斷功能的通道。診斷通道 DIAGn 必須連接到 DRAINn 才能實現 LED 診斷。命令錯誤故障表明通道配置了 LED 診斷功能，但寄存器寫入命令同時打開了該通道。器件提供循環冗余校驗，以驗證移位寄存器中的寄存器值。在讀回模式中，該器件提供 6 位 CRC 提醒。MCU 可以讀回 CRC 提醒并檢查該提醒是否正確，以確定 MCU 與該器件之間的通信環路是否良好。



TLC6C5816QPWPRQ1的說明

●符合汽車類應用 要求
●具有符合 AEC-Q100 標準的下列特性：
●器件溫度等級 1：環境工作溫度范圍為 –40°C 至 125°C
●器件人體放電模型 (HBM) 靜電放電 (ESD) 分類等級 H3A
●器件 CDM ESD 分類等級 C6
●提供功能安全
●可幫助進行功能安全系統設計的文檔
●16 個帶電源 DMOS 晶體管輸出的通道
●每通道達 50 mA 的漏極開路輸出
●最大額定輸出電壓：45V
●壓擺率經優化可降低 EMI
●串行接口和 PWM 輸入
●兼容 TPIC6C596、TLC6C598-Q1、TLC6C5912-Q1 的移位寄存器
●LED 狀態讀回
●用于分組調光的 2 個 PWM 輸入
●診斷和保護
●可配置 LED 開路和短路診斷
●過熱保護
●串行接口通信誤差檢測
●漏極開路誤差反饋
