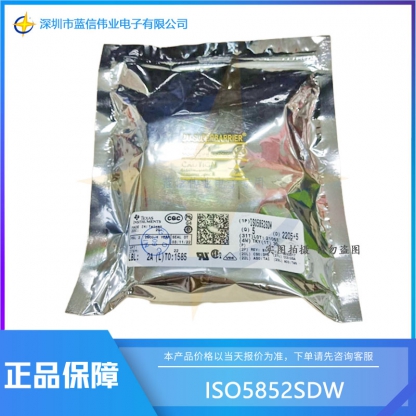

ISO5852SDW 具有分離輸出、STO 和保護功能的 5.7kVrms、2.5A/5A 單通道隔離式柵極驅動器
ISO5852SDW 具有分離輸出、STO 和保護功能的 5.7kVrms、2.5A/5A 單通道隔離式柵極驅動器
ISO5852S 器件是一款用于 IGBT 和 MOSFET 的 5.7 kVRMS 增強型隔離柵極驅動器，具有分離輸出（OUTH 和 OUTL）以及 2.5A 的拉電流能力和 5A 的灌電流能力。輸入端由 2.25V 至 5.5V 的單電源供電運行。輸出側支持的電源電壓范圍為 15V 至 30V。兩路互補 CMOS 輸入控制柵極驅動器輸出狀態。76ns 的短暫傳播時間保證了對于輸出級的精確控制。

內置的去飽和 (DESAT) 故障檢測功能可識別 IGBT 何時處于過流狀態。檢測到 DESAT 時，
價格: ￥570.000 - ￥571.000
庫存: 337
積分: 0
數量：
數量 單價 折扣
1-99 ￥571.00 ￥0
100-999 ￥570.50 ￥0.5
>=1000 ￥570.00 ￥1

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
ISO5852SDW的特性

ISO5852S 器件是一款用于 IGBT 和 MOSFET 的 5.7 kVRMS 增強型隔離柵極驅動器，具有分離輸出（OUTH 和 OUTL）以及 2.5A 的拉電流能力和 5A 的灌電流能力。輸入端由 2.25V 至 5.5V 的單電源供電運行。輸出側支持的電源電壓范圍為 15V 至 30V。兩路互補 CMOS 輸入控制柵極驅動器輸出狀態。76ns 的短暫傳播時間保證了對于輸出級的精確控制。

內置的去飽和 (DESAT) 故障檢測功能可識別 IGBT 何時處于過流狀態。檢測到 DESAT 時，靜音邏輯會立即阻斷隔離器輸出，并啟動軟關斷過程以禁用 OUTH 引腳并將 OUTL 引腳拉至低電平持續 2µs。當 OUTL 引腳達到 2V 時（相對于最大負電源電勢 VEE2），柵極驅動器會被“硬”拉至 VEE2 電勢，從而立即將 IGBT 關斷。

當發生去飽和故障時，器件會通過隔離隔柵發送故障信號，以將輸入端的 FLT 輸出拉為低電平并阻斷隔離器的輸入。靜音邏輯在軟關斷期間激活。FLT 的輸出狀態將被鎖存，并只能在 RDY 引腳變為高電平后通過 RST 輸入上的低電平有效脈沖復位。

如果在由雙極輸出電源供電的正常運行期間關斷 IGBT，輸出電壓會被硬鉗位為 VEE2。如果輸出電源為單極，那么可采用有源米勒鉗位，這種鉗位會在一條低阻抗路徑上灌入米勒電流，從而防止 IGBT 在高電壓瞬態狀態下發生動態導通。

柵極驅動器是否準備就緒待運行由兩個欠壓鎖定電路控制，這兩個電路會監視輸入端和輸出端的電源。如果任意一端電源不足，RDY 輸出會變為低電平，否則該輸出為高電平。

ISO5852S 采用 16 引腳小外形尺寸集成電路 (SOIC) 封裝. 此器件的額定工作環境溫度范圍為 -40°C 至 +125°C。


ISO5852SDW的說明

●VCM = 1500V 時的最低共模瞬態抗擾度 (CMTI) 為 100kV/µs
●分離輸出，可提供 2.5A 峰值拉電流和 5A 峰值灌電流
●短暫傳播延遲：76ns（典型值），
●110ns（最大值）
●2A 有源米勒鉗位
●輸出短路鉗位
●短路期間的軟關斷 (STO)
●在檢測到去飽和故障時通過 FLT 發出故障報警并通過 RST 復位
●具有就緒 (RDY) 引腳指示的輸入和輸出欠壓鎖定 (UVLO)
●有源輸出下拉特性，在低電源或輸入懸空的情況下默認輸出低電平
●2.25V 至 5.5V 輸入電源電壓
●15V 至 30V 輸出驅動器電源電壓
●互補金屬氧化物半導體 (CMOS) 兼容輸入
●抑制短于 20ns 的輸入脈沖和瞬態噪聲
●工作環境溫度范圍：–40°C 至 +125°C
●可承受的浪涌隔離電壓達 12800VPK ”
●安全相關認證：
●符合 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 標準的 8000 VPK VIOTM 和 2121 VPK VIORM 增強型隔離
●符合 UL 1577 標準且長達 1 分鐘的 5700 VRMS 隔離
●CSA 組件驗收通知 5A，IEC 60950-1 和 IEC 60601-1 終端設備標準
●符合 EN 61010-1 和 EN 60950-1 標準的 TUV 認證
●GB4943.1-2011 CQC 認證
