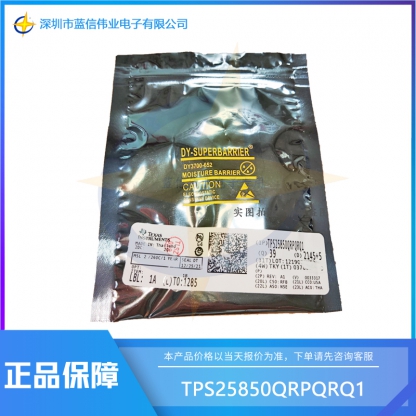

TPS25850QRPQRQ1 具有可編程電流限制和熱管理功能的雙路 3A USB Type-C 充電端口控制器
TPS25850QRPQRQ1 具有可編程電流限制和熱管理功能的雙路 3A USB Type-C 充電端口控制器
TPS258x-Q1 是一款集成式 USB 充電端口解決方案，其中包括一個能夠提供最大 6.6A 電流的同步直流/直流轉換器，而且它還集成了檢測和控制功能，可充當 USB 電池充電 1.2 和 Type-C 端口。

TPS2585x-Q1 是高度集成的 USB Type-C 充電控制器系列，適用于雙 USB 端口應用。

該系列器件集成了一個具有內部功率 MOSFET 的單片、同步、整流、降壓開關模式轉換器和兩個具有充電端口自動檢測功能的 USB 限流開關。TPS2585x-Q1 提供了一種緊湊
價格: ￥104.000 - ￥105.000
庫存: 134
積分: 0
數量：
數量 單價 折扣
1-99 ￥105.00 ￥0
100-999 ￥104.50 ￥0.5
>=1000 ￥104.00 ￥1

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
TPS25850QRPQRQ1的特性

TPS258x-Q1 是一款集成式 USB 充電端口解決方案，其中包括一個能夠提供最大 6.6A 電流的同步直流/直流轉換器，而且它還集成了檢測和控制功能，可充當 USB 電池充電 1.2 和 Type-C 端口。

TPS2585x-Q1 是高度集成的 USB Type-C 充電控制器系列，適用于雙 USB 端口應用。

該系列器件集成了一個具有內部功率 MOSFET 的單片、同步、整流、降壓開關模式轉換器和兩個具有充電端口自動檢測功能的 USB 限流開關。TPS2585x-Q1 提供了一種緊湊型解決方案，可在寬輸入電源電壓范圍內實現 6.6A 的連續輸出電流以及出色的負載和線路調節。該同步降壓穩壓器具有峰值電流模式控制，而且采用了內部補償，可簡化設計。FREQ 引腳上有一個電阻器，可用于在 200kHz 和 3MHz 之間設置開關頻率。在低于 400kHz 的頻率下運行可實現更高的系統效率，在高于 2.1MHz 的頻率下運行則可以避開 AM 無線電頻帶，并且能夠使用較小的電感器。

TPS2585x-Q1 集成了標準 USB Type-C 端口控制器功能，包括用于 3A 和 1.5A 電流廣播的配置通道 (CC) 邏輯。電池充電（1.2 版）集成提供了利用 USB 數據線信號來確定 USB 端口拉電流能力的傳統非 Type-C USB 設備所需的電氣特性。TPS2585x-Q1 還集成了 VCONN 電源，可滿足 USB3.1 電源要求。由于系統集成度高且占用空間小，該器件特別適用于雙端口應用。

TPS2585x-Q1 支持智能熱管理。USB 輸出電壓和 Type-C 電流廣播可以根據溫度感應通過 TS 引腳進行調節。它必須在 TS 引腳上連接一個 NTC 熱敏電阻以監控環境溫度或 PCB 板溫度，具體取決于 NTC 熱敏電阻在 USB 充電模塊或 PCB 板中的放置位置。選擇不同的 NTC 熱敏電阻和底部串聯電阻可以改變切負荷的溫度閾值。

TPS2585x-Q1 具有四種可選的 USB 輸出電壓設置：5.1V、5.17V、5.3V 和 5.4V。TPS2585x-Q1 集成了一個精密電流檢測放大器，用于實現電纜壓降補償和用戶可編程電流限制調整。電纜補償僅在輸出電壓設置為 5.17V 時可用。在輸出電流為 2.4A 時，電纜補償電壓為 90mV。電纜補償可使降壓穩壓器輸出電壓隨負載電流線性改變，以抵消由于汽車電纜布線中的導線電阻引起的壓降，從而幫助便攜式設備在重載下實現更理想的電流和電壓充電。無論負載電流如何，在連接的便攜式器件上測得的總線電壓都保持大致恒定，這樣，便攜式器件的電池充電器就能夠保持理想工作狀態。

TPS2585x-Q1 提供針對 USB 充電和系統運行的多種安全特性，包括外部負熱敏電阻監控、逐周期電流限制、斷續短路保護、欠壓鎖定、總線過流、輸出過流以及裸片過熱保護。

該器件系列采用 25 引腳 3.5mm x 4.5mm QFN 封裝。



TPS25850QRPQRQ1的說明

●符合面向汽車應用的 AEC-Q100 標準：
●溫度等級 1：TA 范圍 –40°C 至 +125°C
●HBM ESD 分類等級 H2
●CDM ESD 分類等級 C5
●針對超低 EMI 要求進行了優化：
●符合 CISPR25 5 類標準
●HotRod™ 封裝可更大限度地減少開關節點振鈴
●展頻可降低峰值發射
●同步降壓穩壓器
●在 2.1MHz 下具有高效率：VIN = 13.5V、IPA_BUS = 3A 且 IPB_BUS = 3A 時效率為 93.4%
●18m?/10m? 低 RDS(ON) 降壓穩壓器 MOSFET
●工作電壓范圍：5.5V 至 26V，可承受 36V 輸入
●頻率可調節：200kHz 至 3MHz
●具有展頻頻譜抖動的 FPWM
●可選輸出電壓：5.1V、5.17V、5.3V、5.4V
●內部電源路徑：
●7m?/7m? 低 RDS(ON) 內部 USB 功率 MOSFET
●USB 端口的高精度可編程電流限制：3.4A 下為 ±10%
●OUT：用于輔助負載的 5.1V、200mA 電源
●線路壓降補償：2.4A 負載下為 90mV
●符合 USB-IF 標準
●Type-C 1.3 版
●在 CC 上具有 3A 電流通告能力
●VBUS 應用和放電
●VCONN 拉電流：200mA
●USB 電纜極性檢測 (POL) (TPS25851-Q1)
●自動 DCP 模式 (TPS25850-Q1)：
●符合 BC1.2 和 YD/T 1591 2009 要求的短路模式
●1.2V 模式
●2.7V 分壓器 3 模式
●甩負荷和可編程 TA
●器件 TJ 范圍：–40°C 至 +150°C
●故障標志報告（TPS25851-Q1 和 TPS25852-Q1）：USB 過流、熱關斷
●USB 端口開/關控制 (TPS25852-Q1)
