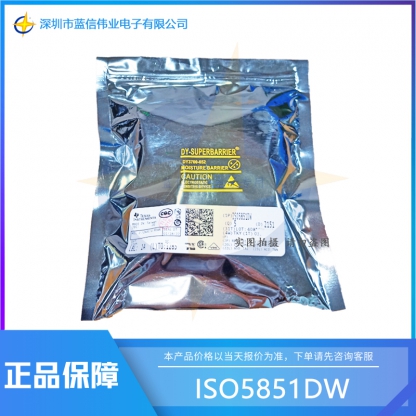

ISO5851DW 具有有源保護功能的 5.7kVrms、2.5A/5A 單通道隔離式柵極驅動器
ISO5851DW 具有有源保護功能的 5.7kVrms、2.5A/5A 單通道隔離式柵極驅動器
ISO5851 是一款用于 IGBT 和 MOSFET 的 5.7 kVRMS 增強型隔離柵極驅動器，具有 2.5A 的拉電流能力和 5A 的灌電流能力。輸入端由 3V 至 5.5V 的單電源供電運行。輸出側支持的電源電壓范圍為 15V 至 30V。兩路互補 CMOS 輸入控制柵極驅動器輸出狀態。76ns 的短暫傳播時間保證了對于輸出級的精確控制。

內置的去飽和 (DESAT) 故障檢測功能可識別 IGBT 何時處于過載狀態。當檢測到 DESAT 時，柵極驅動器輸出會被拉低為 VEE2 電勢，從而將
價格: ￥93.000 - ￥94.000
庫存: 205
積分: 0
數量：
數量 單價 折扣
1-99 ￥94.00 ￥0
100-999 ￥93.50 ￥0.5
>=1000 ￥93.00 ￥1

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
ISO5851DW的特性

ISO5851 是一款用于 IGBT 和 MOSFET 的 5.7 kVRMS 增強型隔離柵極驅動器，具有 2.5A 的拉電流能力和 5A 的灌電流能力。輸入端由 3V 至 5.5V 的單電源供電運行。輸出側支持的電源電壓范圍為 15V 至 30V。兩路互補 CMOS 輸入控制柵極驅動器輸出狀態。76ns 的短暫傳播時間保證了對于輸出級的精確控制。

內置的去飽和 (DESAT) 故障檢測功能可識別 IGBT 何時處于過載狀態。當檢測到 DESAT 時，柵極驅動器輸出會被拉低為 VEE2 電勢，從而將 IGBT 立即關斷。

當發生去飽和故障時，器件會通過隔離隔柵發送故障信號，以將輸入端的 FLT 輸出拉為低電平并阻斷隔離器的輸入。FLT 的輸出狀態將被鎖存，可通過 RST 輸入上的低電平有效脈沖復位。

如果在由雙極輸出電源供電的正常運行期間關斷 IGBT，輸出電壓會被硬鉗位為 VEE2。如果輸出電源為單極，那么可采用有源米勒鉗位，這種鉗位會在一條低阻抗路徑上灌入米勒電流，從而防止 IGBT 在高電壓瞬態條件下發生動態導通。

當發生去飽和故障時，器件會通過隔離隔柵發送故障信號，以將輸入端的 FLT 輸出拉為低電平并阻斷隔離器的輸入。FLT 的輸出狀態將被鎖存，可通過 RST 輸入上的低電平有效脈沖復位。

如果在由雙極輸出電源供電的正常運行期間關斷 IGBT，輸出電壓會被硬鉗位為 VEE2。如果輸出電源為單極，那么可采用有源米勒鉗位，這種鉗位會在一條低阻抗路徑上灌入米勒電流，從而防止 IGBT 在高電壓瞬態條件下發生動態導通。

柵極驅動器是否準備就緒待運行由兩個欠壓鎖定電路控制，這兩個電路會監視輸入端和輸出端的電源。如果任意一端電源不足，RDY 輸出會變?yōu)榈碗娖?；否則，該輸出為高電平。

ISO5851 采用 16 引腳小外形尺寸集成電路 (SOIC) 封裝。此器件的額定工作環境溫度范圍為 -40°C 至 +125°C。


ISO5851DW的說明

●在 VCM = 1500V 時，共模瞬態抗擾度 (CMTI) 的最小值為 100kV/µs
●2.5A 峰值拉電流和 5A 峰值灌電流
●短暫傳播延遲：76ns（典型值），
●110ns（最大值）
●2A 有源米勒鉗位
●輸出短路鉗位
●在檢測到去飽和故障時通過 FLT 發出故障報警并通過 RST 復位
●具有就緒 (RDY) 引腳指示的輸入和輸出欠壓鎖定 (UVLO)
●有源輸出下拉特性，在低電源或輸入懸空的情況下默認輸出低電平
●3V 至 5.5V 輸入電源電壓
●15V 至 30V 輸出驅動器電源電壓
●互補金屬氧化物半導體 (CMOS) 兼容輸入
●抑制短于 20ns 的輸入脈沖和瞬態噪聲
●工作環境溫度范圍：-40°C 至 +125°C
●可承受的浪涌隔離電壓達 12800VPK”
●安全相關認證：
●符合 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 標準的 8000 VPK VIOTM 和 2121 VPK VIORM 增強型隔離
●符合 UL 1577 標準且長達 1 分鐘的 5700 VRMS 隔離
●CSA 組件驗收通知 5A、IEC 60950-1 和 IEC 60601-1 終端設備標準
●符合 EN 61010-1 和 EN 60950-1 標準的 TUV 認證
●GB4943.1-2011 CQC 認證
