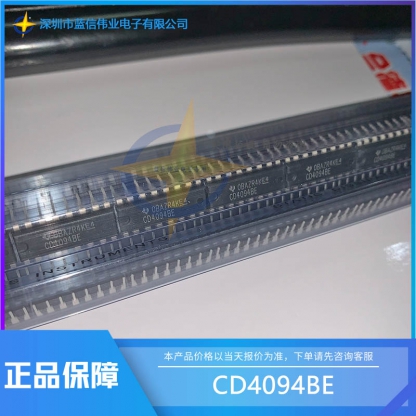

CD4094BE的特性
●用于連接公共總線的3態并行輸出
●獨立串行輸出與正負時鐘沿同步，用于級聯
●中速運行-10V時為5 MHz(典型值。)
●標準化的對稱輸出特性
●20 V時靜態電流100%測試
●在整個封裝溫度范圍內，18 V時的最大輸入電流為1 A；18 V和25°C時為100 nA
●噪聲容限(全封裝溫度范圍):
●VDD的1V = 5V
●VDD的2伏= 10伏
●VDD時為2.5伏= 15伏
●5V、10V和15V參數額定值
●符合JEDEC暫定標準第13B號“描述‘B’系列CMOS器件的標準規范”的所有要求
●應用程序
●串行到并行數據轉換
●遙控保持寄存器
●雙列移位、保持和總線應用

CD4094BE的說明
CD4094B是一個8級串行移位寄存器，每一級都有一個存儲鎖存器，用于將數據從串行輸入選通到并行緩沖三態輸出。并行輸出可以直接連接到公共總線。數據在正時鐘轉換時移位。當選通輸入為高時，每個移位寄存器級中的數據被傳送到存儲寄存器。每當輸出使能信號為高電平時，存儲寄存器中的數據就會出現在輸出端。

兩個串行輸出可用于級聯多個CD4094B器件。數據在正時鐘沿通過QS串行輸出端提供，以便在時鐘上升時間較快的級聯系統中實現高速操作。相同的串行信息在下一個負時鐘沿出現在Q端，當時鐘上升時間較慢時，它提供了級聯CD4094B器件的方法。

CD4094B提供16引腳密封雙列直插陶瓷封裝(F3A后綴)、16引腳雙列直插塑料封裝(E后綴)、16引腳小尺寸封裝(NSR后綴)和16引腳超薄緊縮小尺寸封裝(PW和PWR后綴)。
