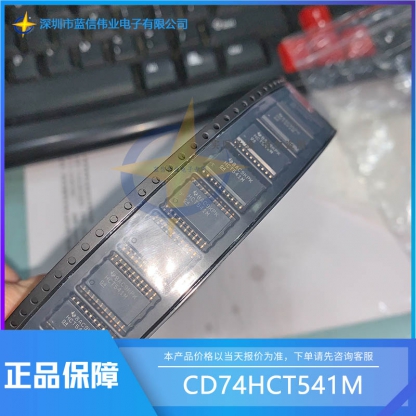

CD74HCT541M的特性
●HC540、CD74HCT540：反相
●’HC541、’HCT541：同相
●緩沖輸入
●三態輸出
●總線驅動能力
●VCC = 5V、 CL = 15pF 且 TA = 25℃ 時的傳播延遲典型值為 9ns
●扇出（在溫度范圍內）
●標準輸出：10 個 LSTTL 負載
●總線驅動器輸出：15 個 LSTTL 負載
●寬工作溫度范圍：-55℃ 至 125℃
●平衡的傳播延遲及轉換時間
●與 LSTTL 邏輯 IC 相比，可顯著降低功耗
●HC 類型
●工作電壓為 2 V 至 6 V
●高抗噪性：當 VCC = 5 V 時，NIL = 30%，NIH = VCC 的 30%
●HCT 類型
●工作電壓為 4.5 V 至 5.5 V
●直接 LSTTL 輸入邏輯兼容性， VIL = 0.8V（最大值），VIH = 2V（最小值）
●CMOS 輸入兼容性，當電壓為 VOL、VOH時，II ≤ 1µA

CD74HCT541M的說明
HC540 和 CD74HCT540 是具有三態輸出的反相八路緩沖器和線路驅動器，能夠驅動 15 個 LSTTL 負
載。’HC541 和 ’HCT541 是具有三態輸出的同相八路緩沖器和線路驅動器，能夠驅動 15 個 LSTTL 負
載。輸出使能 (OE1) 和 (OE2) 控制三態輸出。如果OE1 或 OE2 為高電平，則輸出處于高阻抗狀態。對于數據輸出，OE1 和 OE2 都必須為低電平。
