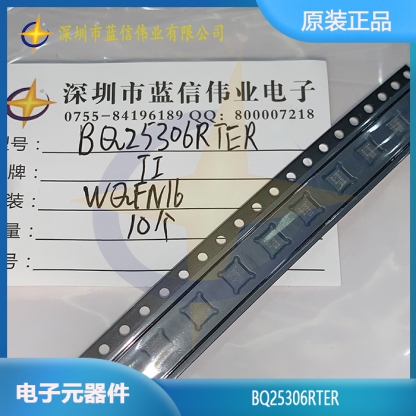

BQ25306RTER 獨立型 17V、3A 1 至 2 節降壓電池充電器
BQ25306RTER 獨立型 17V、3A 1 至 2 節降壓電池充電器
BQ25306RTER的說明
BQ25306是一款高度集成的獨立開關模式電池充電器，適用于1芯和2芯鋰離子、鋰聚合物和磷酸鐵鋰電池。BQ25306支持4.1至17V輸入電壓和3 A快速充電電流。該器件的集成電流檢測拓撲結構支持高充電效率和低BOM成本。該器件具有同類最佳的200 nA低靜態電流，可節省電池能量，最大限度地延長便攜式設備的使用壽命。BQ25306采用3x3 WQFN封裝，適合簡單的雙層布局和空間有限的應用。

bq 25306支持4.1至17V輸入，可為單節電池或串聯的雙節電池充電，充
價格: ￥6.000 - ￥7.000
庫存: 34536
積分: 0
數量：
數量 單價 折扣
1-49 ￥7.00 ￥0
50-99 ￥6.50 ￥0.5
>=100 ￥6.00 ￥1

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
BQ25306RTER的特性
●獨立充電器，易于配置
●高效率、1.2 MHz、同步開關模式降壓充電器
●對于1芯電池，在5v輸入電壓下，2A充電效率為92.5%
●1芯電池在9v輸入電壓下的2A充電效率為91.8%
●2芯電池在12v輸入電壓下，2A充電效率為95%
●單輸入支持USB輸入和高壓適配器
●支持4.1至17V輸入電壓范圍，最大絕對輸入電壓額定值為28V
●輸入電壓動態電源管理(VINDPM)跟蹤電池電壓
●高度集成
●集成反向阻斷和同步開關MOSFET
●內部輸入和充電電流檢測
●內部環路補償
●集成自舉二極管
●3.4至9.0可編程充電電壓
●3.0安培最大快速充電電流
●4.5V VBAT時的200 nA低電池漏電流
●IC禁用模式下的4.25 A VBUS電源電流
●120°C時的充電電流熱調節
●預充電電流:快速充電電流的10%
●終止電流:快速充電電流的10%
●充電精度
●0.5%充電電壓調節
●10%充電電流調節
●安全
●熱調節和熱關斷
●輸入欠壓閉鎖(UVLO)和過壓保護(OVP)
●電池過充電保護
●預充電和快速充電的安全定時器
●如果電池反饋引腳FB開路或短路，充電禁用
●冷/熱電池溫度保護
●STAT引腳上的故障報告
●提供WQFN 3x3-16封裝


BQ25306RTER的說明
BQ25306是一款高度集成的獨立開關模式電池充電器，適用于1芯和2芯鋰離子、鋰聚合物和磷酸鐵鋰電池。BQ25306支持4.1至17V輸入電壓和3 A快速充電電流。該器件的集成電流檢測拓撲結構支持高充電效率和低BOM成本。該器件具有同類最佳的200 nA低靜態電流，可節省電池能量，最大限度地延長便攜式設備的使用壽命。BQ25306采用3x3 WQFN封裝，適合簡單的雙層布局和空間有限的應用。

bq 25306支持4.1至17V輸入，可為單節電池或串聯的雙節電池充電，充電電壓范圍為3.4 V至9.0 V，可通過電阻分壓器編程。bq 25306可為單節(1S)電池或串聯的雙節(2S)電池提供高達3a的連續充電電流。該器件可為便攜式設備快速充電。其輸入電壓調節從輸入源向電池提供最大充電功率。該解決方案高度集成了輸入反向阻斷FET (RBFET，Q1)、高端開關FET (HSFET，Q2)和低端開關FET (LSFET，Q3)。

BQ25306具有無損集成電流檢測功能，以最少的元件數量降低功耗和BOM成本。它還集成了用于高端柵極驅動和電池溫度監控器的自舉二極管，以簡化系統設計。該設備在沒有主機控制的情況下啟動并完成充電周期。BQ25306充電電壓和充電電流由外部電阻設置。bq 25306充電電壓由外部電阻分壓器編程，它分三個階段為電池充電:預調節、恒流和恒壓。在充電周期結束時，如果充電電流低于終止電流閾值并且電池電壓高于再充電閾值，則充電器自動終止。當電池電壓低于充電閾值時，充電器將自動開始另一個充電周期。充電器為電池充電和系統操作提供各種安全功能，包括基于負溫度系數(NTC)熱敏電阻的電池溫度監控、充電安全定時器、輸入過壓和過流保護，以及電池過壓保護。還內置了引腳開路和短路保護，以防止電池電壓反饋引腳FB或反饋電阻意外開路或短路。熱調節調節充電電流，以在高功率操作或高環境溫度條件下限制芯片溫度。

STAT引腳輸出報告充電狀態和故障條件。當輸入電壓移除時，設備自動進入HiZ模式，從電池到充電器設備的泄漏電流非常低。BQ25306采用3 mm x 3 mm薄型WQFN封裝。
