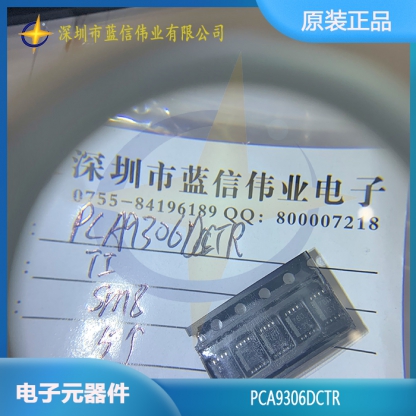

PCA9306DCTR 2 位雙向 400kHz I2C/SMBus 電壓電平轉換器
PCA9306DCTR 2 位雙向 400kHz I2C/SMBus 電壓電平轉換器
PCA9306DCTR的說明
PCA9306 器件是一款采用使能 (EN) 輸入的雙路雙向 I2C 和 SMBus 電壓電平轉換器，可在 1.2V 至 3.3V REF1 和 1.8V 至 5.5V REF2 的范圍內工作。

PCA9306 器件可以在 1.2V 到 5V 之間實現雙向電壓轉換而無須使用方向引腳。此開關具有低導通狀態電阻 (RON)，可以在最短傳播延遲情況下建立連接。當 EN 為高電平時，轉換器開關打開，并且 SCL1 和 SDA1 I/O 被分別連接至 SCL2 和 SDA2 I
價格: ￥1.200 - ￥2.000
庫存: 11320
積分: 0
數量：
數量 單價 折扣
1-49 ￥2.00 ￥0
50-99 ￥1.70 ￥0.3
>=100 ￥1.20 ￥0.8

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
PCA9306DCTR的特性
●適用于混合模式 I2C 應用中 SDA 和 SCL 線路的 2 位雙向轉換器
●與 I2C 和 SMBus 兼容
●小于 1.5ns 的最大傳播延遲，適應標準模式和快速模式 I2C 器件和多個控制器
●可實現以下電壓之間的電壓電平轉換
●1.2V VREF1 和 1.8V、2.5V、3.3V 或 5V VREF2
●1.8V VREF1 和 2.5V、3.3V 或 5V VREF2
●2.5V VREF1 和 3.3V 或 5V VREF2
●3.3V VREF1 和 5V VREF2
●在無方向引腳的情況下提供雙向電壓轉換
●輸入和輸出端口之間 3.5Ω 的低導通電阻提供更少的信號失真
●漏極開路 I2C I/O 端口（SCL1、SDA1、SCL2 和 SDA2）
●5V 耐壓 I2C 和 I/O 端口可支持混合模式信號操作
●針對 EN 為低電平的高阻抗 SCL1、SDA1、SCL2 和 SDA2 引腳
●無閉鎖操作可在 EN 為低電平時實現隔離
●采用直通引腳排列以簡化印刷電路板布線
●閂鎖性能超過 100mA，符合 JESD 78 II 類規范的要求
●ESD 保護性能超過 JESD 22 規范要求
●2000V 人體放電模型 (A114-A)
●1000V 帶電器件模型 (C101)

PCA9306DCTR的說明
PCA9306 器件是一款采用使能 (EN) 輸入的雙路雙向 I2C 和 SMBus 電壓電平轉換器，可在 1.2V 至 3.3V REF1 和 1.8V 至 5.5V REF2 的范圍內工作。

PCA9306 器件可以在 1.2V 到 5V 之間實現雙向電壓轉換而無須使用方向引腳。此開關具有低導通狀態電阻 (RON)，可以在最短傳播延遲情況下建立連接。當 EN 為高電平時，轉換器開關打開，并且 SCL1 和 SDA1 I/O 被分別連接至 SCL2 和 SDA2 I/O，從而實現端口間的雙向數據流。當 EN 為低電平時，轉換器開關關閉，在端口之間存在一個高阻態。

除了電壓轉換，PCA9306 器件還可用于將 400kHz 的總線與 100kHz 的總線隔離，方法是在快速模式通信過程中控制 EN 引腳以斷開較慢總線的連接。
以上為部分熱銷到貨產品，電容、電阻等其他物料可以聯系我司
電話:+86-0755-83681378
傳真:+86-0755-83687442
移動電話:13502856648
聯系QQ：800007218
聯系人:黃小姐、陳先生、陳小姐
