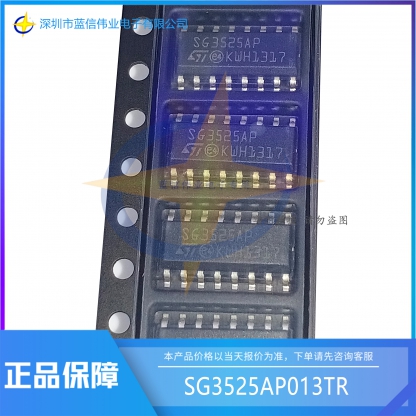

SG3525AP013TR 電壓模式PWM
SG3525AP013TR 電壓模式PWM
SG3525A系列脈沖寬度調制器集成電路設計用于設計所有類型的開關電源時，可提高性能并降低外部部件數量。片上+5.1 V參考電壓被調整為±1%，誤差放大器的輸入共模范圍包括參考電壓消除外部電阻器。振蕩器的同步輸入允許多個單元從屬或單個單元與外部系統時鐘同步。CT和放電端子之間的單個電阻器提供了寬范圍的死區時間調整。這些設備還具有內置軟啟動電路，只需要一個外部定時電容器。關閉端子控制軟啟動電路和輸出級，通過脈沖關閉的PWM鎖存器提供瞬時關閉，并通過較長的關閉命令提供軟啟動循環。這些功能也由欠壓鎖定控制，欠壓
價格: ￥2.260 - ￥3.260
庫存: 31515
積分: 0
數量：
數量 單價 折扣
1-49 ￥3.26 ￥0
50-99 ￥2.76 ￥0.5
>=100 ￥2.26 ￥1

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
SG3525AP013TR的特征
●雙源/匯輸出驅動器
●鎖存PWM防止多脈沖
●脈沖-脈沖停機
●內部軟啟動
●8至35伏操作
●100 Hz至500 KHz振蕩器范圍
●5.1 V參考電壓調整至±1%
●可調死區控制
●具有滯后的輸入欠壓鎖定
●獨立振蕩器同步端

SG3525AP013TR說明
SG3525A系列脈沖寬度調制器集成電路設計用于設計所有類型的開關電源時，可提高性能并降低外部部件數量。片上+5.1 V參考電壓被調整為±1%，誤差放大器的輸入共模范圍包括參考電壓消除外部電阻器。振蕩器的同步輸入允許多個單元從屬或單個單元與外部系統時鐘同步。CT和放電端子之間的單個電阻器提供了寬范圍的死區時間調整。這些設備還具有內置軟啟動電路，只需要一個外部定時電容器。關閉端子控制軟啟動電路和輸出級，通過脈沖關閉的PWM鎖存器提供瞬時關閉，并通過較長的關閉命令提供軟啟動循環。這些功能也由欠壓鎖定控制，欠壓鎖定使輸出保持關閉，軟啟動電容器在低于正常輸入電壓時放電。該鎖定電路包括用于無抖動操作的大約500mV的滯后。這些PWM電路的另一個特征是比較器后面的鎖存器。一旦PWM脈沖因任何原因終止，輸出將在該期間保持關閉。鎖存器隨每個時鐘脈沖復位。輸出級為圖騰極設計，能夠超過200 mA的源極或漏極。SG3525A輸出級具有NOR邏輯，在OFF狀態下提供低輸出。
