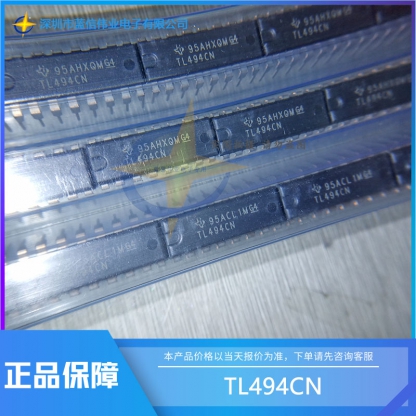

TL494CN 40V、0.2A 300KHz PWM 控制器
TL494CN 40V、0.2A 300KHz PWM 控制器
TL494CN的說明
TL494器件在單芯片上集成了構建脈寬調制(PWM)控制電路所需的所有功能。該器件主要針對電源控制而設計，可根據特定應用靈活定制電源控制電路。

TL494器件內置兩個誤差放大器、一個片內可調振蕩器、一個死區控制(DTC)比較器、一個脈沖導引控制觸發器、一個5V、5%精度調節器和輸出控制電路。

誤差放大器的共模電壓范圍為–0.3V至VCC–2V。死區時間控制比較器具有固定失調，可提供約5%的死區時間。通過將RT端接至基準輸出并向CT提供鋸齒波輸入，可以旁路片內振蕩器，或者
價格: ￥0.900 - ￥1.900
庫存: 34864
積分: 0
數量：
數量 單價 折扣
1-49 ￥1.90 ￥0
50-99 ￥1.40 ￥0.5
>=100 ￥0.90 ￥1

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
TL494CN的特性
●完整的PWM電源控制電路
●200mA吸電流或源電流的非專用輸出
●輸出控制選擇單端或推挽操作
●內部電路禁止任一輸出的雙脈沖
●可變死區時間提供對總范圍的控制
●內部調節器提供穩定的5v基準電源，容差為5%
●電路架構允許輕松同步

TL494CN的說明
TL494器件在單芯片上集成了構建脈寬調制(PWM)控制電路所需的所有功能。該器件主要針對電源控制而設計，可根據特定應用靈活定制電源控制電路。

TL494器件內置兩個誤差放大器、一個片內可調振蕩器、一個死區控制(DTC)比較器、一個脈沖導引控制觸發器、一個5V、5%精度調節器和輸出控制電路。

誤差放大器的共模電壓范圍為–0.3V至VCC–2V。死區時間控制比較器具有固定失調，可提供約5%的死區時間。通過將RT端接至基準輸出并向CT提供鋸齒波輸入，可以旁路片內振蕩器，或者它可以驅動同步多軌電源中的公共電路。

非專用輸出晶體管提供共發射極或射極跟隨器輸出能力。TL494提供推挽或單端輸出操作，可通過輸出控制功能選擇。該器件的架構禁止在推挽操作期間兩次脈沖輸出。

TL494器件的工作溫度范圍為0°C至70°C，TL494I器件的工作溫度范圍為–40°C至85°C。
以上為部分熱銷到貨產品，電容、電阻等其他物料可以聯系我司
電話:+86-0755-83681378
傳真:+86-0755-83687442
移動電話:13502856648
聯系QQ：800007218
聯系人:黃小姐、陳先生、陳小姐
