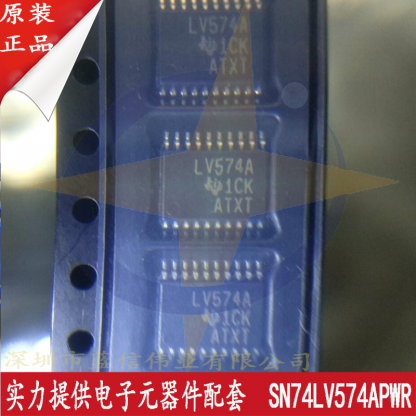

SN74LV574APWR 具有三態輸出的八路邊沿觸發式 D 型觸發器
SN74LV574APWR 具有三態輸出的八路邊沿觸發式 D 型觸發器
SN74LV574APWR的說明
LV574A器件是八路邊沿觸發D型觸發器，設計用于2V至5.5V VCC操作。

這些器件具有三態輸出，專為驅動高容性或相對低阻抗負載而設計。它們特別適合實現緩沖寄存器、I/O端口、雙向總線驅動器和工作寄存器。

在時鐘(CLK)輸入的正轉換時，Q輸出設置為數據(D)輸入設置的邏輯電平。

緩沖輸出使能(OE)\輸入可用于將8路輸出置于正常邏輯狀態(高或低邏輯電平)或高阻態。在高阻抗狀態下，輸出既不加載也不驅動總線線路。高阻抗狀態和增強的驅動提供了驅動總線線
價格: ￥1.000 - ￥2.000
庫存: 80000
積分: 0
數量：
數量 單價 折扣
1-49 ￥2.00 ￥0
50-99 ￥1.50 ￥0.5
>=100 ￥1.00 ￥1

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
SN74LV574APWR的特性
●2V至5.5V VCC工作電壓
●5 V時最大tpd為10 ns
●典型VOLP(輸出接地反彈)
●VCC = 3.3 V時小于0.8 V，TA = 25°C
●典型VOHV(輸出VOH下沖)
●在VCC = 3.3 V時大于2.3 V，TA = 25°C
●支持所有端口的混合模式信號操作
●Ioff支持部分掉電模式操作
●每臺JESD 17的閂鎖性能超過250 mA
●ESD保護超過JESD 22
●2000-V人體模型(A114-A)
●200伏機器型號(A115-A)
●1000伏帶電設備型號(C101)

SN74LV574APWR的說明
LV574A器件是八路邊沿觸發D型觸發器，設計用于2V至5.5V VCC操作。

這些器件具有三態輸出，專為驅動高容性或相對低阻抗負載而設計。它們特別適合實現緩沖寄存器、I/O端口、雙向總線驅動器和工作寄存器。

在時鐘(CLK)輸入的正轉換時，Q輸出設置為數據(D)輸入設置的邏輯電平。

緩沖輸出使能(OE)\輸入可用于將8路輸出置于正常邏輯狀態(高或低邏輯電平)或高阻態。在高阻抗狀態下，輸出既不加載也不驅動總線線路。高阻抗狀態和增強的驅動提供了驅動總線線路的能力，而無需接口或上拉元件。

OE\不影響閂鎖的內部操作。當輸出處于高阻態時，可以保留舊數據或輸入新數據。

為確保上電或掉電期間的高阻抗狀態，OE\應通過一個上拉電阻連接到VCC；電阻值的最小值由驅動器的吸電流能力決定。

這些器件完全針對使用Ioff的部分掉電應用而設計。Ioff電路禁用輸出，防止器件關斷時破壞性電流回流。
