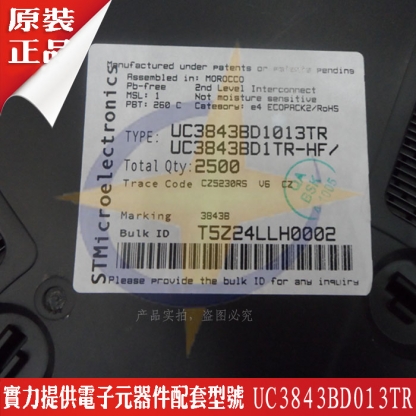

UC3843BD013TR 電流模式PWM
UC3843BD013TR 電流模式PWM
UC284xB系列控制IC提供了必要的功能，以最小的外部部件數量實現離線或直流到直流固定頻率電流模式控制方案。內部實現的電路包括一個微調振蕩器，用于在啟動電流小于0.5mA的電壓鎖定下進行精確的占空比控制，一個微調基準，用于誤差放大器輸入的精度，用于確保鎖存操作的邏輯，一個PWM比較器，也提供電流限制控制，以及一個圖騰柱輸出級，用于產生或吸收高峰值電流。適于驅動N溝道MOSFET的輸出級在截止?fàn)顟B(tài)下為低電平。
該系列成員之間的差異在于欠壓鎖定閾值和最大占空比范圍。UC2842B和UC2844B的UVLO
價格: ￥1.000 - ￥2.000
庫存: 10000
積分: 0
數量：
數量 單價 折扣
1-99 ￥2.00 ￥0
100-999 ￥1.50 ￥0.5
>=1000 ￥1.00 ￥1

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
UC3843BD013TR特征
●低啟動和工作電流
●滯后欠壓閉鎖
●帶欠壓鎖定的內部微調參考
●電流限制
●用于精確頻率控制的微調振蕩器
●電流模式操作至500kHz
●振蕩器頻率保證在250kHz
●周期-周期鎖存PWM
●大電流圖騰柱輸出
●自動前饋補償

UC3843BD013TR說明
UC284xB系列控制IC提供了必要的功能，以最小的外部部件數量實現離線或直流到直流固定頻率電流模式控制方案。內部實現的電路包括一個微調振蕩器，用于在啟動電流小于0.5mA的電壓鎖定下進行精確的占空比控制，一個微調基準，用于誤差放大器輸入的精度，用于確保鎖存操作的邏輯，一個PWM比較器，也提供電流限制控制，以及一個圖騰柱輸出級，用于產生或吸收高峰值電流。適于驅動N溝道MOSFET的輸出級在截止?fàn)顟B(tài)下為低電平。
該系列成員之間的差異在于欠壓鎖定閾值和最大占空比范圍。UC2842B和UC2844B的UVLO閾值為16V（開）和10V（關），非常適合離線應用。UC2843B和UC28045B的相應閾值為8.5V和7.9V。UC2842B和UC2843B可以工作到接近100%的占空比。UC2844B和UC2845B通過添加一個內部觸發觸發器來獲得零到<50%的范圍，該觸發器每隔一個時鐘周期關閉輸出。
