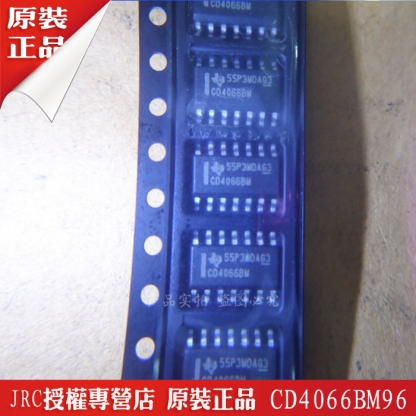

CD4066BM96 10pA 開路泄漏電流、20V、1:1 (SPST)、4 通道模擬開關
CD4066BM96 10pA 開路泄漏電流、20V、1:1 (SPST)、4 通道模擬開關
CD4066BM96的說明
CD4066B 器件是一款用于模擬或數字信號傳輸或多路復用的四路雙向開關。該器件與 CD4016B 器件引腳對引腳兼容，但導通狀態電阻低得多。此外，導通狀態電阻在整個信號輸入范圍內相對恒定。

CD4066B 器件包含四個雙向開關，每個開關都具有獨立的控件。控制信號同時偏置打開或關閉給定開關中的 p 和 n 器件。如圖 17 所示，每個開關上 n 溝道器件的阱都與輸入（當開關打開時）或 VSS（當開關關閉時）相連。該配置使開關晶體管閾值電壓不再隨輸入信號的變化而變化，從而
價格: ￥0.757 - ￥1.757
庫存: 10000
積分: 0
數量：
數量 單價 折扣
1-99 ￥1.76 ￥-0.003
100-999 ￥1.26 ￥0.497
>=1000 ￥0.76 ￥0.997

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
CD4066BM96的特性
●15V 數字或 ±7.5V 峰峰值開關
●工作電壓為 15V 時典型導通狀態
●電阻為 125Ω
●在 15V 信號輸入范圍內匹配的開關導通
●電阻不超過 5Ω
●在整個峰峰值信號范圍內具有平緩的
●導通狀態電阻
●高開關輸出電壓比：
●fis = 10kHz、RL = 1kΩ 時典型值為 80dB
●高度線性：fis = 1kHz、Vis = 5Vp-p、
●VDD – VSS ≥ 10V、RL = 10kΩ 時失真典型值小于 0.5%
●極低的關閉狀態開關泄漏，從而產生極低的失調電流和高有效關閉狀態電阻：VDD – VSS = 10V、TA = 25°C 時典型值為 10pA
●極高的控制輸入阻抗
●（控制電路與信號電路相隔離）：
●典型值為 1012Ω
●低開關間串擾：fis = 8MHz、RL = 1kΩ 時典型值為 –50dB
●匹配的控制輸入到信號輸出電容：可減少輸出信號瞬態
●頻率響應，
●開啟 = 40MHz（典型值）
●針對 20V 下的靜態電流進行了 100% 測試
●5V、10V 和 15V 參數額定值

CD4066BM96的說明
CD4066B 器件是一款用于模擬或數字信號傳輸或多路復用的四路雙向開關。該器件與 CD4016B 器件引腳對引腳兼容，但導通狀態電阻低得多。此外，導通狀態電阻在整個信號輸入范圍內相對恒定。

CD4066B 器件包含四個雙向開關，每個開關都具有獨立的控件。控制信號同時偏置打開或關閉給定開關中的 p 和 n 器件。如圖 17 所示，每個開關上 n 溝道器件的阱都與輸入（當開關打開時）或 VSS（當開關關閉時）相連。該配置使開關晶體管閾值電壓不再隨輸入信號的變化而變化，從而使導通狀態電阻在整個工作信號范圍內都很低。

與單通道開關相比，優點包括峰值輸入信號電壓擺幅等于最大電源電壓以及在輸入信號范圍內具有更恒定的導通狀態阻抗。不過，對于采樣保持 應用，建議使用 CD4016B 器件。
