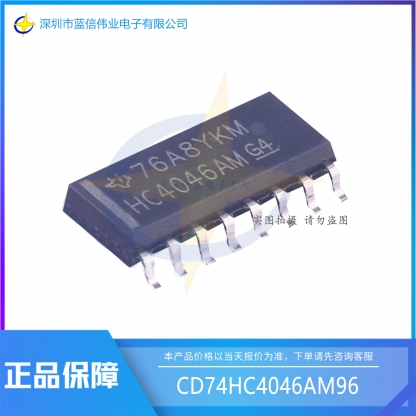

CD74HC4046AM96 帶 VCO 的高速 CMOS 邏輯鎖相環
CD74HC4046AM96 帶 VCO 的高速 CMOS 邏輯鎖相環
CD74HC4046AM96的說明
HC4046A和HCT4046A是高速硅柵極CMOS器件，與“4000B”系列的CD4046B引腳兼容。它們符合JEDEC標準7。

HC4046A和HCT4046A是鎖相環電路，包含一個線性壓控振蕩器(VCO)和三個不同的相位比較器(PC1、PC2和PC3)。每個比較器共用一個信號輸入和一個比較器輸入。

信號輸入可以直接耦合到大電壓信號，或間接耦合(通過串聯電容)到小電壓信號。自偏置輸入電路將小電壓信號保持在輸入放大器的線性區域內。借助無源低通濾波器，40
價格: ￥4.000 - ￥5.000
庫存: 10000
積分: 0
數量：
數量 單價 折扣
1-99 ￥5.00 ￥0
100-999 ￥4.50 ￥0.5
>=1000 ￥4.00 ￥1

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
以上為部分熱銷到貨產品，電容、電阻等其他物料可以聯系我司
電話:+86-0755-83681378
傳真:+86-0755-83687442
移動電話:13502856648
聯系QQ：800007218
聯系人:黃小姐、陳先生、陳小姐
CD74HC4046AM96的特性
●工作頻率范圍
●VCC = 5V時高達18MHz(典型值)
●VCC = 4.5V時最小中心頻率為12MHz
●三個相位比較器的選擇
●異或運算
●邊沿觸發JK觸發器
●邊沿觸發的RS觸發器
●出色的VCO頻率線性度
●針對開/關鍵控和低待機功耗的VCO抑制控制
●最小頻率漂移
●工作電源電壓范圍
●VCO部分 3V至6V
●數字部分 2V至6V
●扇出(整個溫度范圍)
●標準輸出 10 LSTTL負載
●總線驅動器輸出 15 LSTTL負載
●寬工作溫度范圍 -55攝氏度至125攝氏度
●平衡的傳播延遲和轉換時間
●與LSTTL邏輯ic相比，功耗顯著降低
●HC類型
●2V至6V工作電壓
●高抗擾度:NIL = 30%，NIH = 30%，VCC = 5V時的VCC
●HCT類型
●4.5V至5.5V工作電壓
●直接LSTTL輸入邏輯兼容性，VIL = 0.8V(最大)，VIH = 2V(最小)
●CMOS輸入兼容性，VOH VOL時Il ≤ 1 A
●應用程序
●調頻調制和解調
●頻率合成和倍增
●鑒頻
●音調解碼
●數據同步和調節
●電壓頻率轉換
●電機速度控制
●輸出與 TTL、MOS 和 CMOS 兼容

CD74HC4046AM96的說明
HC4046A和HCT4046A是高速硅柵極CMOS器件，與“4000B”系列的CD4046B引腳兼容。它們符合JEDEC標準7。

HC4046A和HCT4046A是鎖相環電路，包含一個線性壓控振蕩器(VCO)和三個不同的相位比較器(PC1、PC2和PC3)。每個比較器共用一個信號輸入和一個比較器輸入。

信號輸入可以直接耦合到大電壓信號，或間接耦合(通過串聯電容)到小電壓信號。自偏置輸入電路將小電壓信號保持在輸入放大器的線性區域內。借助無源低通濾波器，4046A形成一個二階環路PLL。出色的VCO線性度是通過使用線性運算放大器技術實現的。
