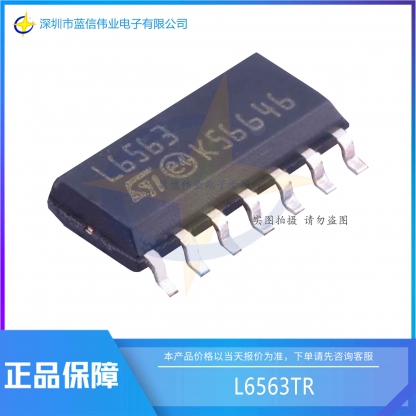

L6563TR 高級過渡模式PFC控制器
L6563TR 高級過渡模式PFC控制器
該裝置是在過渡模式（TM）下運行的電流模式PFC控制器。基于標準TM PFC控制器的核心，它提供了改進的性能和附加功能。
高度線性的乘法器，以及一個特殊的校正電路，可以減少電源電流的交叉失真，即使在大的負載范圍內，也可以以極低的THD進行大范圍的電源操作。
輸出電壓通過電壓模式誤差放大器和精確的（1.5%@TJ=25°C）內部電壓參考來控制。電壓前饋功能（1/V2校正）改善了回路的穩定性和對電源電壓突然變化的瞬態響應。
此外，IC提供了跟蹤升壓操作的選項（其中輸出電壓隨電源電壓變化）。該設備具有極低
價格: ￥6.000 - ￥7.000
庫存: 34684
積分: 0
數量：
數量 單價 折扣
1-99 ￥7.00 ￥0
100-999 ￥6.50 ￥0.5
>=1000 ￥6.00 ￥1

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
L6563TR特征
●-600/+800 mA圖騰柱柵極驅動器，在UVLO期間具有有源下拉
●1.5%（@Tj=25?C）內部參考電壓
●SO14包
●低(≤90μA）啟動電流
●遠程開/關控制
●非常精確的可調輸出過電壓保護
●反饋回路故障保護（閉鎖停機）
●跟蹤增強功能
●輸入電壓前饋（1/V2）
●5mA最大靜態電流
●級聯變換器PWM控制器接口

L6563TR說明
該裝置是在過渡模式（TM）下運行的電流模式PFC控制器。基于標準TM PFC控制器的核心，它提供了改進的性能和附加功能。
高度線性的乘法器，以及一個特殊的校正電路，可以減少電源電流的交叉失真，即使在大的負載范圍內，也可以以極低的THD進行大范圍的電源操作。
輸出電壓通過電壓模式誤差放大器和精確的（1.5%@TJ=25°C）內部電壓參考來控制。電壓前饋功能（1/V2校正）改善了回路的穩定性和對電源電壓突然變化的瞬態響應。
此外，IC提供了跟蹤升壓操作的選項（其中輸出電壓隨電源電壓變化）。該設備具有極低的功耗(≤ 啟動前90µA≤ 5mA運行）。
除了處理正常操作過電壓的有效兩步OVP外，IC還提供了針對反饋回路故障或錯誤輸出電壓設置的保護。
在L6563中，增加了一個保護，以在升壓電感器飽和的情況下停止PFC級。該功能不包括在L6563A中。這是兩個零件號之間的唯一區別。
提供了與由PFC預調節器提供的DC-DC轉換器的PWM控制器的接口：其目的是僅在L6563中的PFC級出現異常情況（反饋回路故障、升壓電感器鐵芯飽和）時停止轉換器的操作，以便更容易遵守節能規范（Blue Angel、EnergyStar、energy 2000等）。該裝置包括禁用功能，適用于PFC預調節器作為主控系統和從控系統的遠程開/關控制。
圖騰極輸出級能夠提供600 mA源電流和800 mA漏電流，適用于驅動大電流MOSFET或IGBT。這與其他功能以及與專有的固定關閉時間控制一起操作的可能性相結合，使該設備成為符合EN61000-3-2標準的350W以上SMPS的優秀低成本解決方案。
