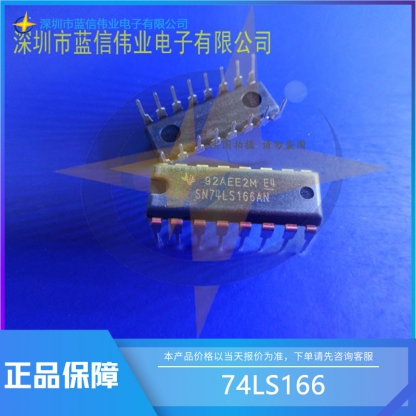

SN74LS166AN 串行輸出移位寄存器
SN74LS166AN 串行輸出移位寄存器
74LS166的說明
166和LS166A 8位移位寄存器與大多數其他TTL邏輯系列兼容。所有' 166和' LS166A輸入均經過緩沖，以將驅動要求分別降低到一個54/74系列或54LS/74LS系列標準負載。輸入箝位二極管將開關瞬變降至最低，并簡化系統設計。

這些并行輸入或串行輸入、串行輸出移位寄存器在單芯片上具有77個等效門的復雜性。它們具有門控時鐘輸入和覆蓋清除輸入。并行輸入或串行輸入模式由移位/加載輸入建立。高電平時，此輸入使能串行數據輸入，并耦合8個觸發器，以便在每個時鐘脈沖進行串行移
價格: ￥2.500 - ￥3.500
庫存: 500
積分: 0
數量：
數量 單價 折扣
1-99 ￥3.50 ￥0
100-999 ￥3.00 ￥0.5
>=1000 ￥2.50 ￥1

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
SN74LS166AN的特性
●同步負載
●直接覆蓋清除
●并行到串行轉換

SN74LS166AN的說明
166和LS166A 8位移位寄存器與大多數其他TTL邏輯系列兼容。所有' 166和' LS166A輸入均經過緩沖，以將驅動要求分別降低到一個54/74系列或54LS/74LS系列標準負載。輸入箝位二極管將開關瞬變降至最低，并簡化系統設計。

這些并行輸入或串行輸入、串行輸出移位寄存器在單芯片上具有77個等效門的復雜性。它們具有門控時鐘輸入和覆蓋清除輸入。并行輸入或串行輸入模式由移位/加載輸入建立。高電平時，此輸入使能串行數據輸入，并耦合8個觸發器，以便在每個時鐘脈沖進行串行移位。低電平時，并行(寬邊)數據輸入使能，同步加載發生在下一個時鐘脈沖。在并行加載期間，串行數據流被禁止。通過一個雙輸入正NOR門，在時鐘脈沖的低電平到高電平邊沿完成計時，該門允許一個輸入用作時鐘使能或時鐘抑制功能。保持任一時鐘輸入為高電平會禁止計時；保持任一低電平使能另一個時鐘輸入。這當然允許系統時鐘自由運行，并且寄存器可以根據另一個時鐘輸入的命令停止。僅當時鐘輸入為高電平時，時鐘禁止輸入才應變為高電平。緩沖的直接清零輸入覆蓋所有其它輸入，包括時鐘，并將所有觸發器置零。
